재료 기호는 로마자와 아라비아 숫자로 구성되어 있으며, 보통 다음과 같이 세 부분으로 나누어 표시한다.

가. 처음 부분재질을 표시하는 기호이며, <표 2-21>과 같이 로마자의 머리글자(대문자)나 원소 기호로 표시한다.

나. 중간 부분규격명, 제품명을 표시하는 기호이며 <표 2-22>와 같이 로마자의 머리글자(대문자)로표시하고 판(plate)·봉(bar)·선(wire)재와 주조품, 단조품 등과 같은 제품의 모양에따른 종류나 용도를 표시한다.

다. 끝 부분<표 2-23>과 같이 재료의 종류 번호, 최저 인장 강도와 <표 2-24>과 같이 제조 방법, 열처리 방법 등을 나타낸다

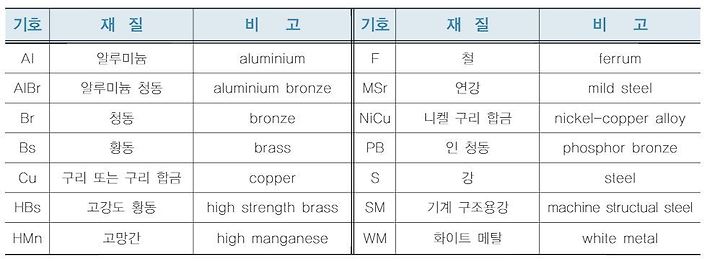

표 2-21 재질을 표시하는 기호

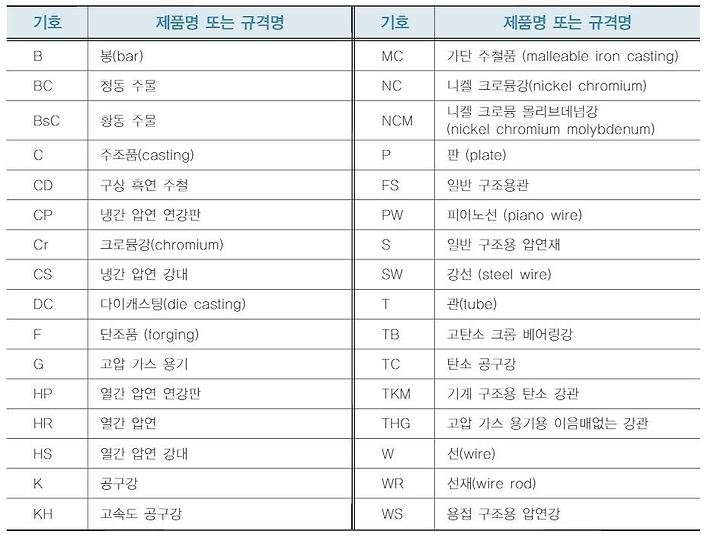

표 2-22 규격명 또는 제품명을 표시하는 기호

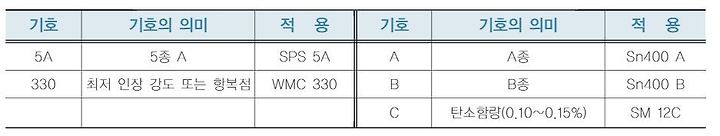

표 2-23 재료의 종류를 표시하는 기호

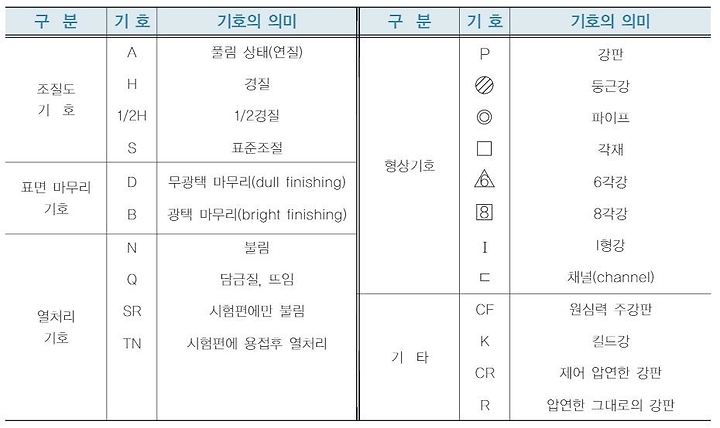

표 2-24 끝부분에 덧붙이는 기호

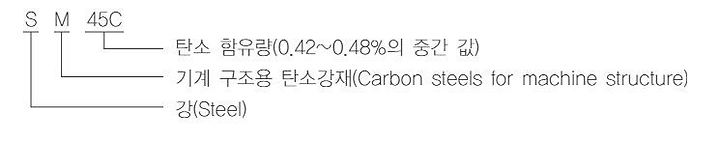

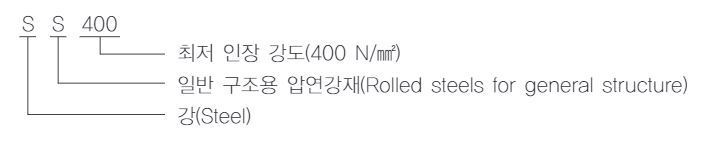

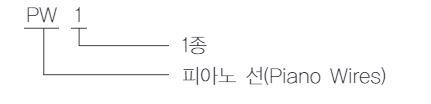

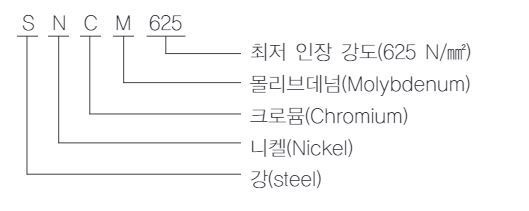

아래는 보기
