톱니 나사( buttress thread)

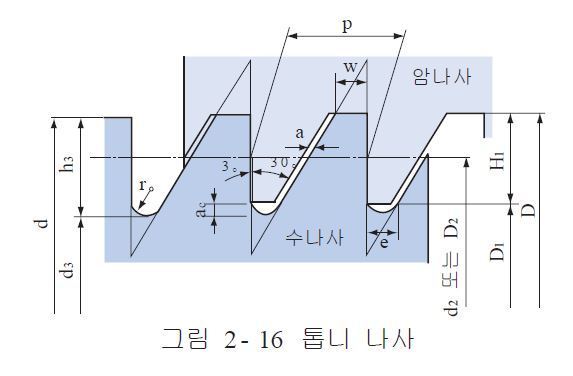

(3) 톱니 나사 (buttress thread)

톱니 나사는 힘을 한 방향으로만 받는 부품에 이용되는 나사로 압착기, 바이스(vise) 등의 이송 나사에 사용되며, 나사산 각은 30와 45도의 2 종류가 있고, 하중을 받는 쪽은 제작을 간단하게 하기 위하여 나사 각이 30인 경우에는 3의 경사를, 45의 경우에는 5의 경사를 붙이고, 하중을 받지 않는 면에 0.2[mm] 의 틈새를 준다.
