용접 이음의 종류 및 용접 기호 표시법 (KS B 0052)
관리자a
2016. 6. 29. 10:56
반응형

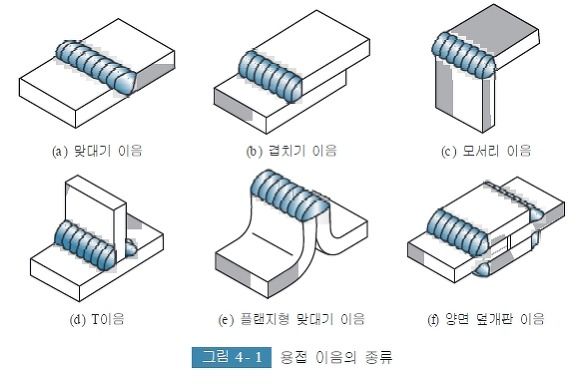

용접 이음의 종류
용접 이음의 종류에는 용접할 일감의 결합 위치에 따라
맞대기 이음
겹치기 이음
모서리 이음
T 이음
끝단 이음
양면 덮개판 이음
등이 있다.

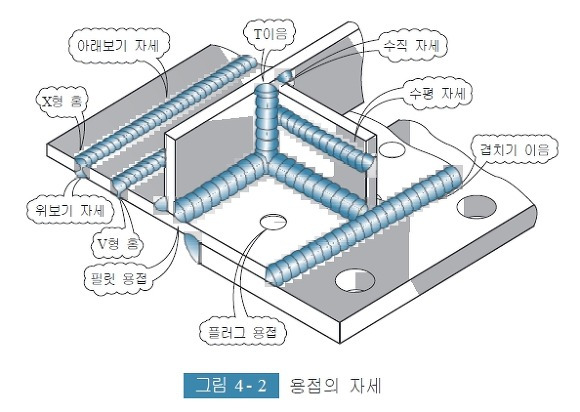

용접의 자세
아래보기 자세
수직 자세
수평 자세
위보기자세
등이 있다.

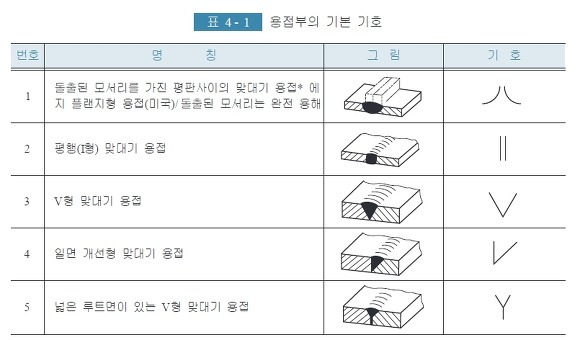

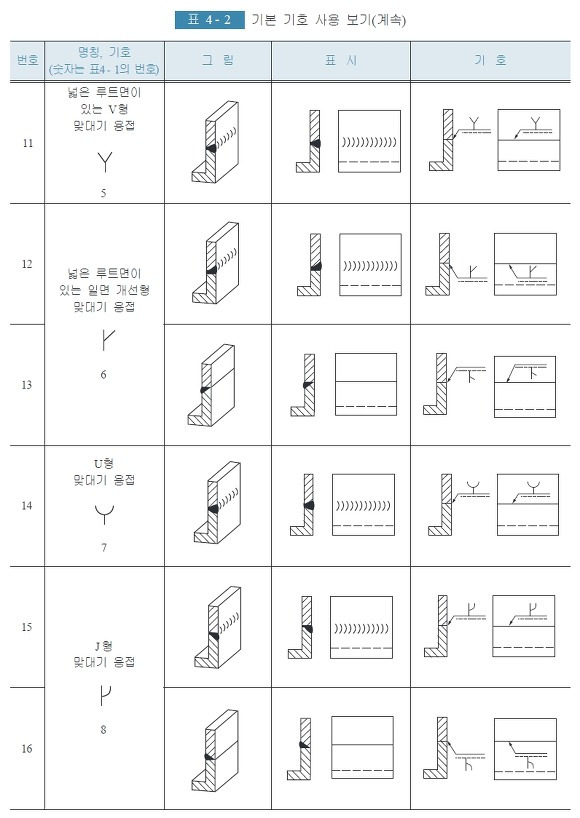

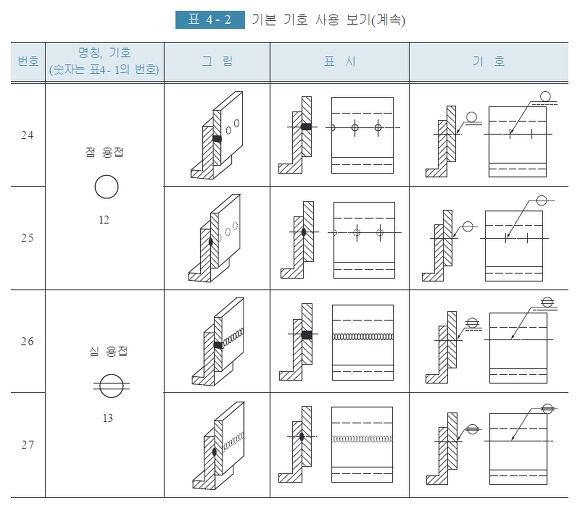

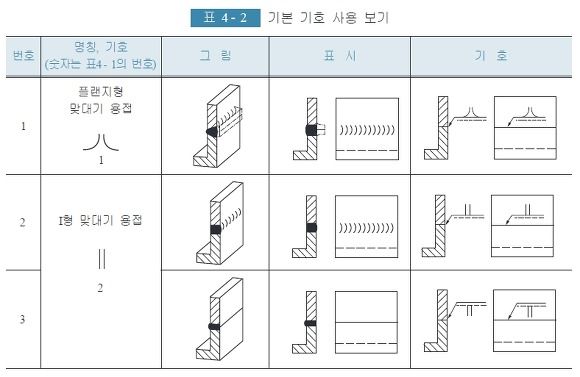

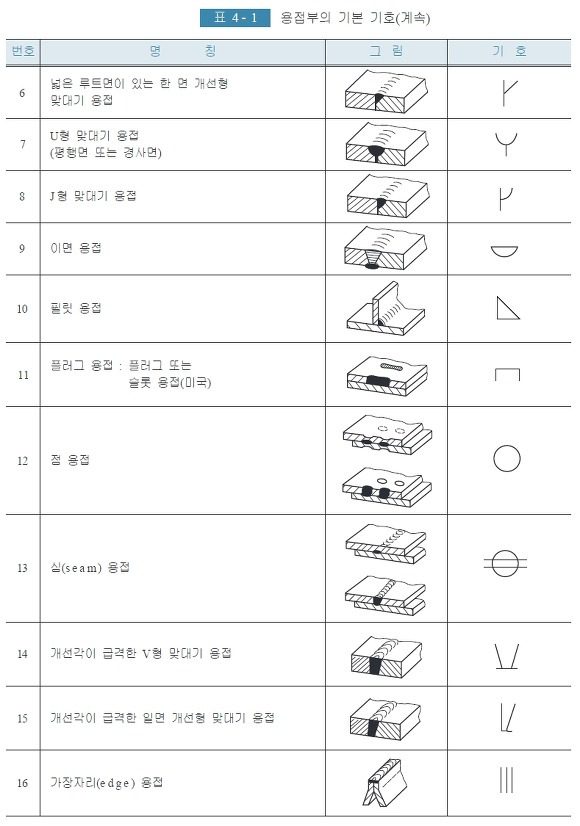

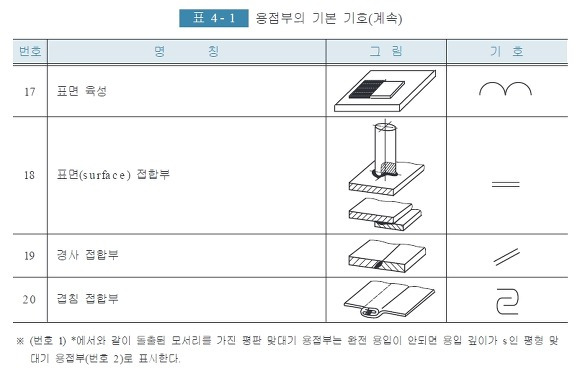

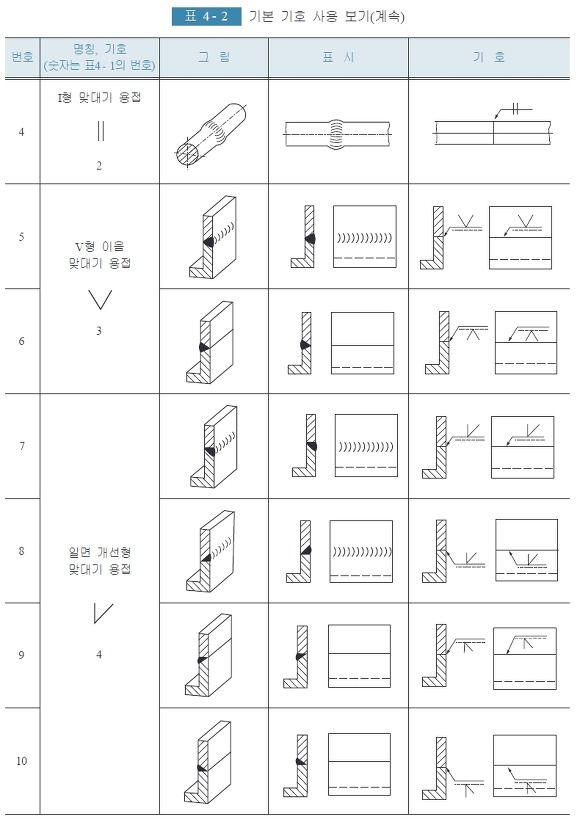

용접 기호 표시법 (KS B 0052)
각종 이음은 일반적으로 제작에서 사용되는 용접부의 형상과 비슷한 기호로 표시한다.
