BS4320 Form A 의 도면상 평와셔 표준 사이즈이다. 즉 실제품은 공차를 가지고 있다.
Norminal screw size (스크류 호칭경)이 12 이면 우리가 흔히 말하는 M12 와셔이다.
1st choice 는 일반적으로 선택하는 크기이며 2nd choice는 특수한 경우에 사용된다.
coarse thread는 보통나사 fine thread는 세목나사이다. 대부분 보통 나사이건 세목나사이건 와셔 크기는 달라지지 않는다.

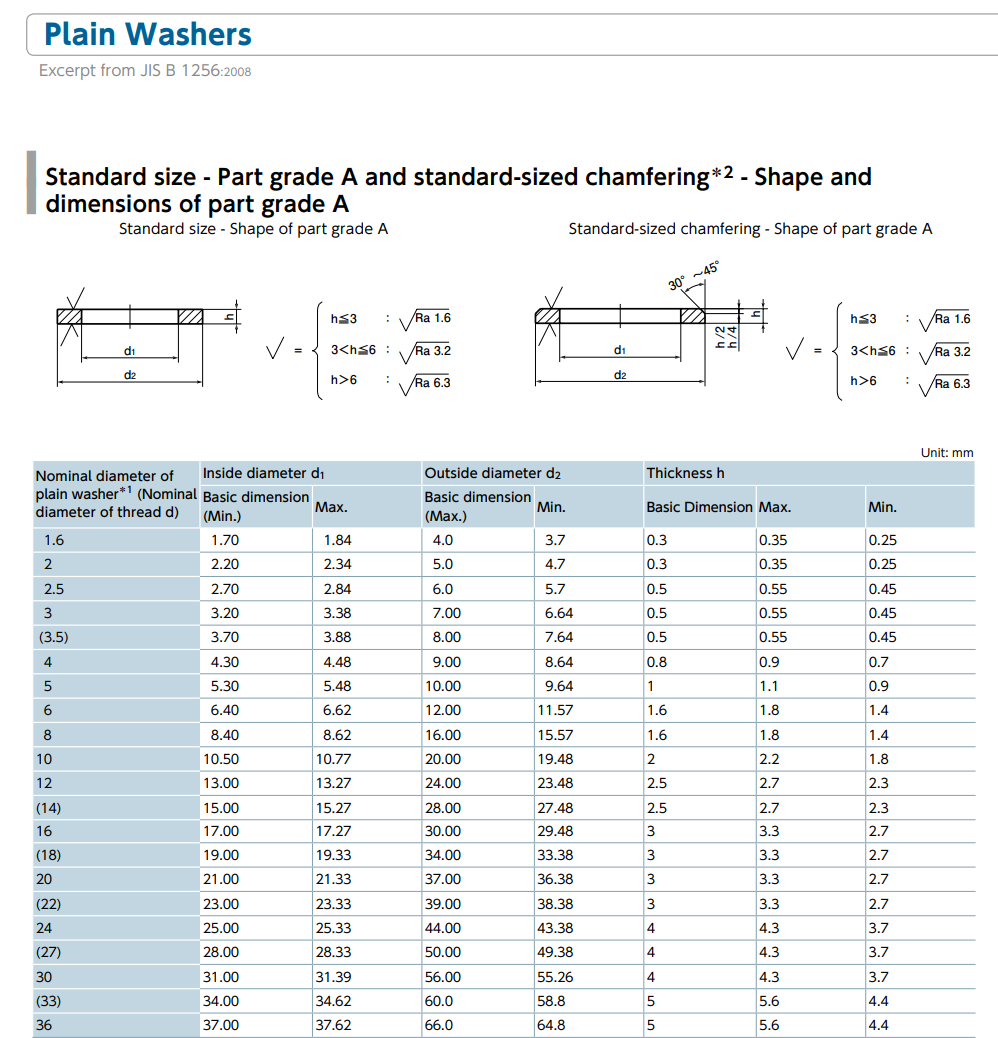

또한 일부 표준은 (예를 들어 JIS B 1256)
grade A와 C의 크기 차이가 일부 차이가 나기도 하며
grade A의 경우는 grade C에는 없는 표면 조도 규제도 한다.
표면 조도는 크기가 커질수록 커진다 (거칠어진다).
와셔에 챔퍼가 있는 경우도 있다.
표준 크기외에도 작은 사이즈 와셔와 큰 크기의 와셔도 있다.
