Parker 사의 튜브 피팅









Parker 사의 튜브 피팅



피팅은 다양한 표준 규격이 있으나 좋은 성능의 다양한 상용품이 있다. 여기서는 유공압 기기의 세계적인 대기업인 Parker사의 피팅 중 일부에 대해 알아보고자 한다. Parker 사에서는 피팅과 관련된 (이외에 유공압 기기도 많이 있다) 당신이 상상할 수 있는 거의 모든 제품을 제공한다 (왠지 광고 느낌이 ...).





Seal-Lok (TM) 피팅

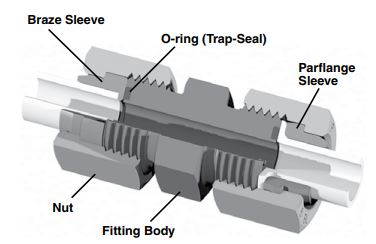

오링 face seal을 사용하는 피팅으로 아래는 유니온의 예이다. 슬리브도 물론 제공해준다.







Triple-Lock (R) 피팅



별도의 씰이 필요하지 않는 37도 플레어 피팅이다.







Triple-Lock 2 (R) 피팅



37도 플레어 피팅이긴 하나 별도의 오링이 삽입되는 형태의 피팅이다.









Ferulok(R) 피팅



바이트 타입의 페럴이 하나 있는 피팅이다. 별도의 씰은 없다.





이외에도 Intru-Lok (R) (특이한 형태의 하나의 패럴을 사용하는 피팅), EO, EO2, 등의 피팅과 JIS, K4 BSP, Komatsu 스타일의 어댑터 등도 있다.





A-Lok 피팅



바이트 타입의 패럴이 두개 있는 피팅이다. 역시 별도의 씰이 없다.















참고문헌



Parker 카탈로그



https://www.parker.com/literature/Tube%20Fittings%20Division/4300_Catalog_Cover.pdf



https://www.parker.com/literature/Instrumentation%20Products%20Division%20Europe/Technical%20Catalogues/Parker%20Alok%20Bible%20[Web].pdf
