진공 플랜지















진공 플랜지



진공 플랜지의 종류는 규격으로 분류하면 아래 5종류가 있다. 같은 플랜지라 하더라도 제조사나 표준에 따라 다른 이름으로 불린다.



KF (Klein Flange) / QF (Quick Flange)



  ISO 표준 중에 빠른 체결 및 분해가 가능한 플랜지 이다. NW 혹은 DN 으로 불리기도 한다. KF 설계는 ISO, DIN, Pneurop 표준에서 사용된다.



 KF 플랜지는 금속 중심 링에 설치되는 오링과 원형 클램프로 구성되는데 사이즈는 호칭 내경이 10~50 mm 이다 (DN10KF~DN50KF). 직경이 큰 이웃 배관과 동일한 클램프로 연결될 수 있다. (예를 들어 DN10KF를 DN16KF와 연결)

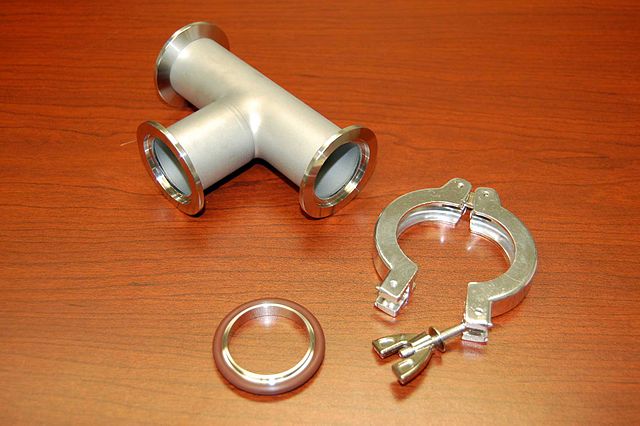

KF-25 티, 오링, 클램프



ISO 대형 플랜지



  LF, LFB, MF 혹은 그냥 ISO 대형 플랜지라고 한다. KF 플랜지와 마찬가지로 오링으로 연결된다.



  두 가지 경우로 나뉘어 지는데 클램프로 연결되는 ISO-K (ISO LF) 와 볼트로 연결되는 ISO-F (ISO LFB)가 있으며 직경은 64~500 mm 까지가 있다. (DN63LF~DN500LF)





CF (Conflat)



  이 플랜지는 구리 가스켓과 플랜지의 날카로운 모서리 (knife-edge) 를 사용하여 초고진공 상태를 목적으로 한다. Conflat이라는 단어는 Varian 회사의 trademark이나 CF란 단어는 다른 회사에서도 사용한다. CF 플랜지 양 쪽 모두 날카로운 모서리가 있으며 이 부분이 연질의 금속 가스켓을 눌러 기밀을 유지한다. 약 10-13 Torr (10-11 Pa) 까지 진공이 유지된다.

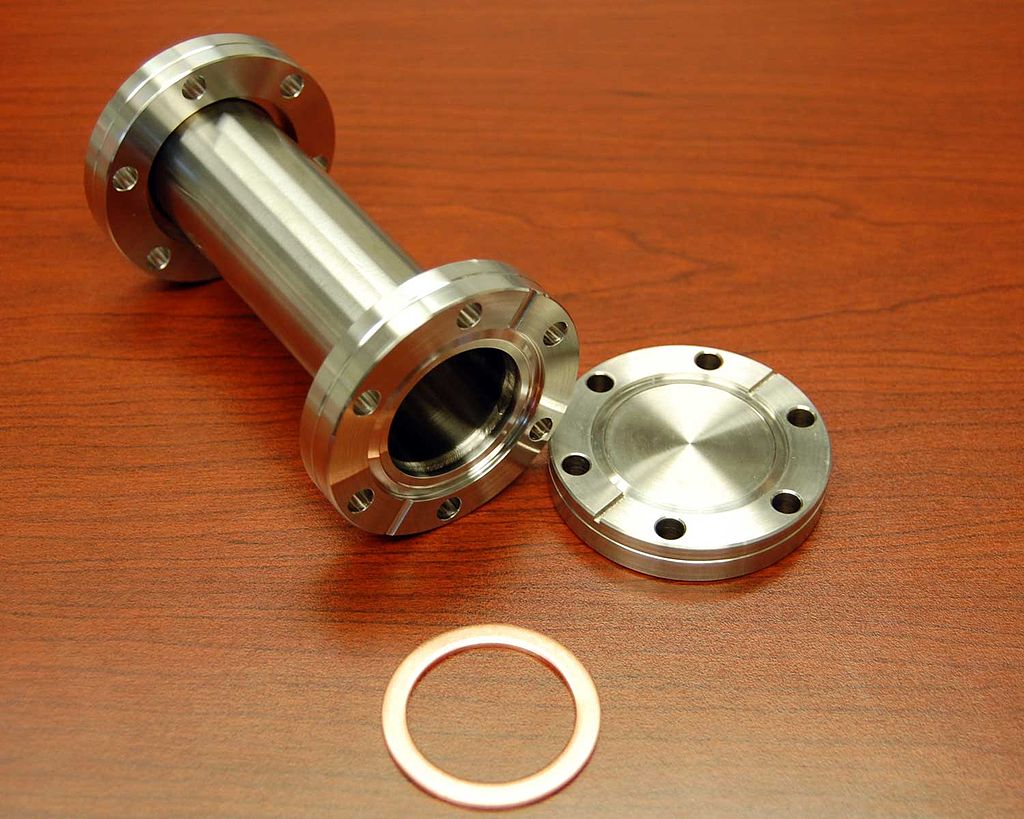

2 3/4 CF 플랜지,와 OFHC 금속 가스켓



그루브 (groove) 는 날카로운 모서리를 보호하기도 하며 고온에서 가스켓이 팽창할 경우에 자리를 잡게해주는 역할도 한다. 스테인레스강의 경우는 450 도씨까지 적용가능하나 가스켓의 재질에 따라 달라진다. 게다가 CF 플랜지는 암수 구분이 없고 상호 교환이 가능한 장점이 있다 (이거슨 엄청난 장점이다. 암수가 있으면 일단 도면 2개이고 적용에 제한이 많이 생긴다.) 북미에서는 플랜지 사이즈는 프랜지 외경을 인치로, 유럽과 아시아에서는 튜브 내경 직경을 미리미터로 나타낸다 (아... 인치단위계는 정말...). 이름은 달라도 실제 플랜지는 같다.



European, Asian size vs. North American size [inches]

DN10	1
DN16	1⅓ ("mini")
DN25	2⅛
DN40 (or DN35)	2¾
DN50	3⅜
DN63	4½
DN75	4⅝
DN100	6
DN125	6¾
DN160 (or DN150)	8
DN200	10
DN250	12
	13¼
	14
	16½



이 플랜지는 William Wheeler 가 개발했고 Varian 사에서 고온에서도 적용가능하게 만들었다.





Wheeler



자세한 설명은 생략





ASA (American Standard Association)



미쿡에서 많이 사용되며 ANSI 코드로 혹은 이의 전신인 ASA 코드로 불리기도 한다. 오링을 사용하며 진공과 압력 용기에도 사용된다. 플랜지 크기는 ANSI의 경우 튜브 공칭 내경 혹은 ASA의 경우 플랜지 외경을 인치로 표현한다.



Nominal inner diameter/ANSIFlange outer diameter [inches]/ASA

1	4.25
1.5	5
2	6
3	7.5
4	9
6	11
8	13.5
10	16







출처



https://en.wikipedia.org/wiki/Vacuum_flange
